hydraulische Gewindeschneidmaschinen mit Parallelarm Modellreihe GH
- Kugelgelagerter verschleißfreier Parallelarm, Radius: 1800/2200/2400 mm
- Verfahrbare Hydraulikanlage 400 V / 3Ph
- Digitale Drehzahlanzeige und Digitale Tiefensteuerung, Arbeitszyklus nach Wahl
- Manuell: Drehrichtung rechts/links mittels Druckknöpfen
- Automatisch: digitale Eingabe von Tiefe, bei der eingestellten Tiefe wird die Drehrichtung automatisch umgekehrt
- Großer Drehzahlbereich, Arbeits- und Rücklaufgeschwindigkeit separat elektronisch einstellbar (mittels Frequenzumformer)
- Mikrosprühsystem für Werkzeugschmierung (im Maschinenkopf integriert)
- Schnellwechselaufnahme für u. a. Bilz Gewindehalter

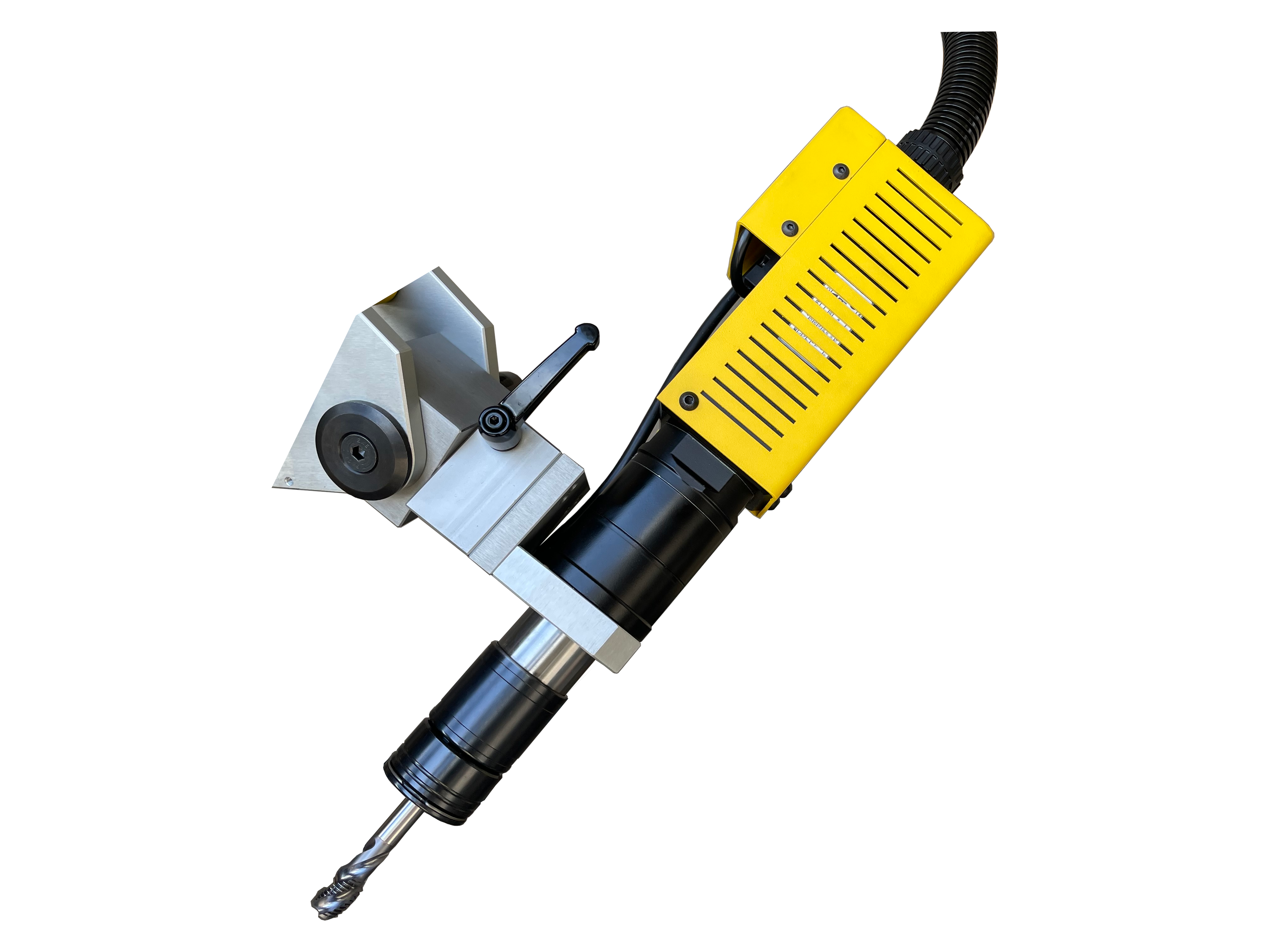

- M-Modelle sind ausgeführt mit Multipositionskopf

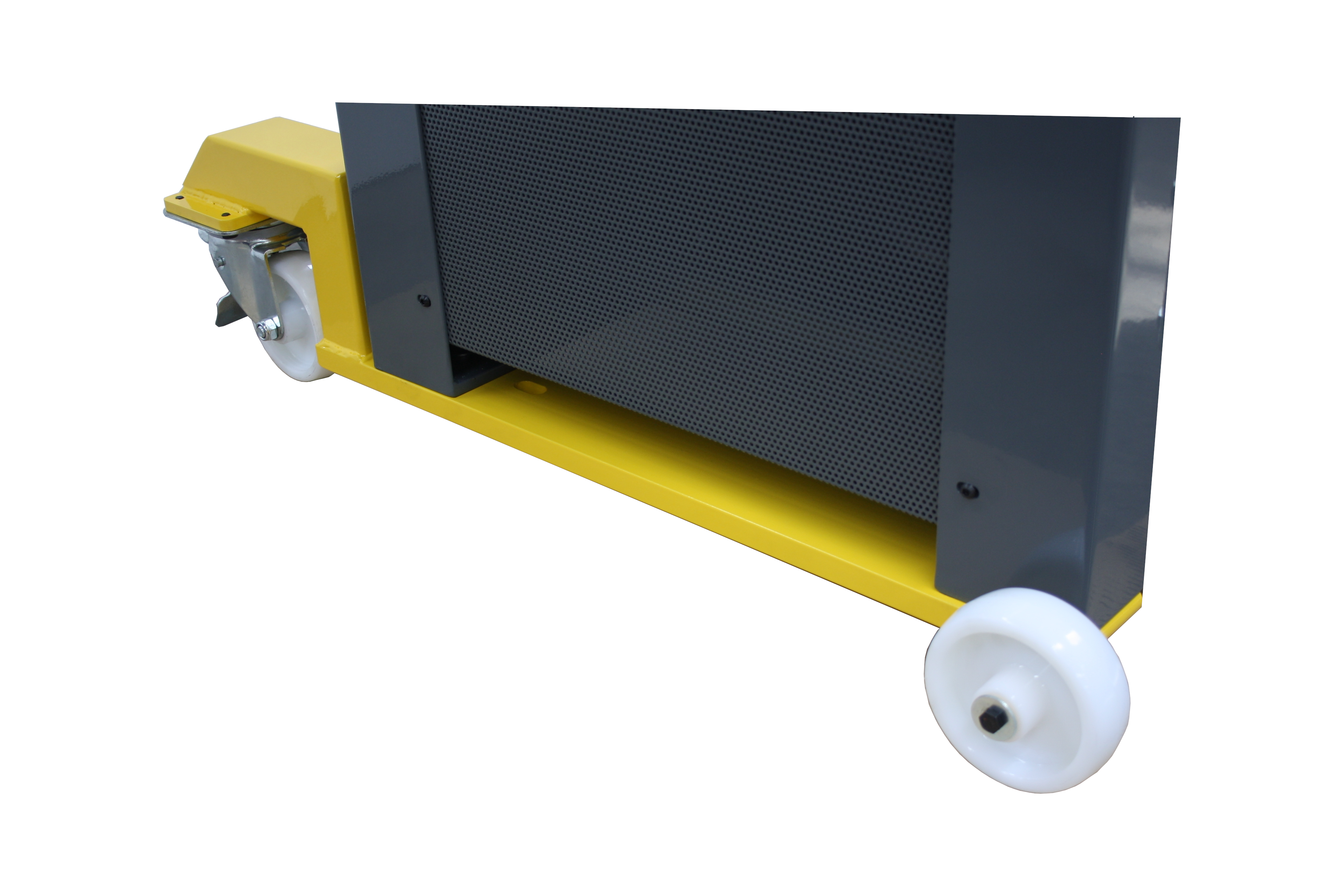

- optional mit Laufrädern
Technische Daten
Modell | GHR(M) 24 | GHR(M) 30 | GHR(M) 45 | GHR(M) 60 |
---|---|---|---|---|
Drehzahl | ÷185 / ÷750 | ÷500 / ÷140 | ÷475 / ÷105 | ÷240 / ÷45 |
Drehmoment | 165 Nm / 42 Nm | 255 Nm / 85 Nm | 440 Nm / 95 Nm | 1100 Nm / 220 Nm |
Aufnahme | 2/Ø31 | 2/Ø31 | 3/Ø48 | 4/Ø60 |
Radius | 1800 mm | 1800 mm | 2200 mm | 2400 mm |
Gewicht | 175 kg | 180 kg | 220 kg | 280 kg |
Kapazität | M3-M24 | M4-M30 | M4-M45 | M6-M60 |
